دليل معايير التفاوت في عمليات التصنيع باستخدام الحاسوب

تلعب عمليات التصنيع باستخدام الحاسوب (CNC) دورًا حاسمًا في التصنيع الحديث من خلال إنتاج مكونات عالية الدقة تُستخدم في صناعات مثل الطيران والفضاء، والسيارات، والأجهزة الطبية، والإلكترونيات، والآلات الصناعية. ومن أهم الجوانب التقنية لتصنيع CNC ما يلي: التسامح بالقطعإن فهم معايير التفاوت في التصنيع باستخدام الحاسوب (CNC) يسمح للمهندسين والمصممين والمصنعين بضمان عمل الأجزاء بشكل صحيح مع الحفاظ على إنتاج فعال من حيث التكلفة.

يشرح هذا الدليل بالتفصيل التفاوتات في عمليات التصنيع باستخدام الحاسوب، بما في ذلك المعايير الشائعة، وتصنيفات التفاوتات، والعوامل المؤثرة، والتوصيات العملية لاختيار التفاوتات المناسبة لأجزائك.

ما هو التسامح في تصنيع الآلات باستخدام الحاسب الآلي؟

يشير مصطلح التفاوت المسموح به في عمليات التصنيع باستخدام الحاسوب (CNC) إلى الانحراف المسموح به عن البعد الاسمي المحدد في الرسم التصميمي. ولأن أي عملية تصنيع لا يمكنها تحقيق أبعاد دقيقة تمامًا، فإن التفاوتات تحدد النطاق المقبول الذي يمكن أن يختلف ضمنه بُعد القطعة.

على سبيل المثال، إذا تم تصميم أحد المكونات بأبعاد 50 مم ±0.05 مم، فيجب أن يقع الجزء المصنّع النهائي بين 49.95 مم و 50.05 مم.

تُعد مواصفات التفاوتات ضرورية لأنها تضمن ما يلي:

• التوافق الصحيح بين المكونات المتزاوجة
• أداء ميكانيكي موثوق
• الاتساق في الإنتاج الضخم
• تقليل مشاكل التجميع
• تكاليف التصنيع الخاضعة للتحكم

بدون تحديد واضح للتفاوتات المسموح بها، قد لا تتناسب الأجزاء المنتجة من قبل مصنعين مختلفين أو دفعات مختلفة مع بعضها البعض بشكل صحيح.

لماذا تُعدّ التفاوتات مهمة في عمليات التصنيع باستخدام الحاسوب (CNC)

يؤثر التحكم في التفاوتات بشكل مباشر وظائف المنتج وجودته وتكلفة تصنيعهفي التجميعات الميكانيكية، تتفاعل المكونات مع بعضها البعض من خلال الخلوصات، أو التداخل، أو التركيبات الانتقالية. إذا كانت التفاوتات واسعة جدًا، فقد يتعرض التجميع لحركة أو اهتزاز مفرطين. أما إذا كانت التفاوتات ضيقة جدًا، فقد لا تتجمع الأجزاء على الإطلاق.

بالإضافة إلى ذلك، تؤثر التفاوتات المسموح بها على كفاءة الإنتاج. تتطلب التفاوتات الضيقة عادةً ما يلي:

• سرعات تشغيل أبطأ
• أدوات أكثر دقة
• عمليات تشطيب إضافية
• متطلبات تفتيش أعلى

لذلك، فإن الهدف الرئيسي في التصميم الهندسي هو تحديد التفاوتات التي تلبي المتطلبات الوظيفية دون زيادة تكلفة الإنتاج بلا داع.

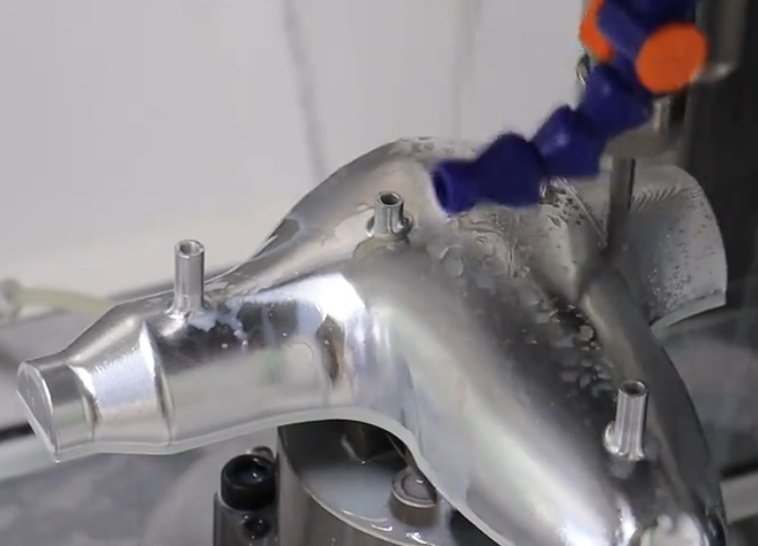

التفاوتات النموذجية في عمليات التصنيع باستخدام الحاسوب

التسامح الذي يمكن تحقيقه في التصنيع باستخدام الحاسب الآلي يعتمد ذلك على عدة عوامل تشمل قدرة الآلة، وجودة الأدوات، وخصائص المواد، وشكل القطعة. توفر معظم خدمات التشغيل الآلي نطاقات تفاوت قياسية للتطبيقات العامة.

تشمل التفاوتات النموذجية في عمليات التصنيع باستخدام الحاسوب ما يلي:

التفاوت القياسي في عمليات التصنيع باستخدام الحاسوب (CNC):
±0.1 ملم (±0.004 بوصة)

دقة التصنيع باستخدام الحاسوب (CNC):
±0.05 ملم (±0.002 بوصة)

دقة عالية في عمليات التشغيل الآلي:
±0.01 ملم (±0.0004 بوصة)

دقة التصنيع الفائقة:
±0.005 مم أو أضيق، وغالبًا ما تستخدم في مكونات الفضاء الجوي أو المكونات الطبية.

مع أن آلات التحكم الرقمي الحاسوبي الحديثة قادرة على تحقيق دقة عالية للغاية، إلا أن ذلك ليس عمليًا أو ضروريًا دائمًا. ينبغي على المصممين تطبيق الدقة العالية فقط على العناصر الحساسة مثل قواعد المحامل، وأسطح منع التسرب، أو عناصر المحاذاة الدقيقة.

معايير التفاوت الدولية في عمليات التصنيع باستخدام الحاسوب

لضمان التناسق في قطاع التصنيع العالمي، تحدد العديد من المعايير الدولية التفاوتات المسموح بها في عمليات التشغيل الآلي. وتوفر هذه المعايير قيماً مرجعية للاختلافات المسموح بها في الأبعاد عندما لا تُذكر تفاوتات محددة في الرسومات.

معيار التفاوت العام ISO 2768

يُعدّ معيار ISO 2768 أحد أكثر معايير التفاوت استخدامًا في عمليات التصنيع باستخدام الحاسوب (CNC). وهو يُحدد التسامحات العامة للأبعاد الخطية والزاوية عندما لا يتم تحديد أي هوامش تفاوت محددة.

يتضمن معيار ISO 2768 فئات تفاوت مختلفة:

ISO 2768-f (دقيق)
تُستخدم للمكونات الميكانيكية الدقيقة التي تتطلب تحكمًا أكثر دقة في الأبعاد.

ISO 2768-m (متوسط)
فئة التفاوت الأكثر شيوعًا المستخدمة في تطبيقات التشغيل الآلي العامة.

ISO 2768-c (خشن)
يتم تطبيقها على الأجزاء الأقل أهمية حيث لا تكون دقة الأبعاد ذات أهمية كبيرة.

ISO 2768-v (خشن جدًا)
يستخدم في التطبيقات التي يكون فيها التباين الكبير في الأبعاد مقبولاً.

تتبع معظم المكونات المصنعة باستخدام آلات CNC ما يلي ايزو 2768 م لأنه يوازن بين جدوى التصنيع وكفاءة التكلفة.

الأبعاد الهندسية والتسامح (GD&T)

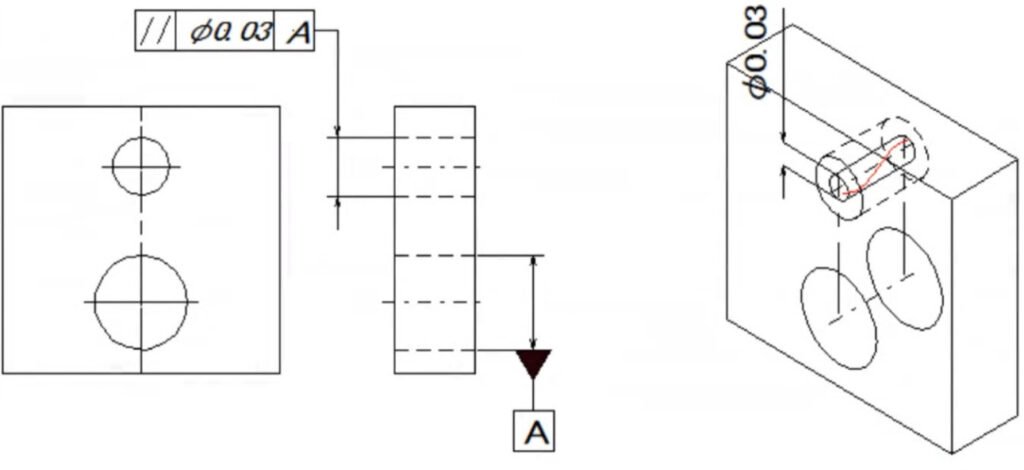

الأبعاد الهندسية والتفاوتات، والمعروفة باسم GD&T، هو نظام رمزي يستخدم لتحديد الاختلافات المسموح بها في الهندسة بدلاً من الحجم فقط.

تحدد GD&T التفاوتات المسموح بها لميزات مثل:

• رتابة
• تماثل
• عمودية
• تركيز
• الموقع الحالي
• نفذ

يُعد هذا النظام ذا أهمية خاصة بالنسبة للتجميعات المعقدة حيث تؤثر العلاقة بين الأسطح المتعددة على أداء المنتج.

تساعد تقنية GD&T في إزالة الغموض في الرسومات الهندسية وتسمح للمصنعين بفهم متطلبات التصميم الوظيفي بشكل أفضل.

معيار ASME Y14.5

معيار التسامح الآخر المستخدم على نطاق واسع هو أسمي Y14.5، والتي تحدد ممارسات تحديد الأبعاد والتفاوتات المستخدمة بشكل أساسي في أمريكا الشمالية.

يتضمن معيار ASME Y14.5 إرشادات تفصيلية لما يلي:

• قواعد تحديد الأبعاد
• تفسير التسامح
• رموز وتعريفات نظام التسامح الهندسي
• إطارات التحكم في الميزات

تعتمد العديد من صناعات الطيران والدفاع على معايير الجمعية الأمريكية للمهندسين الميكانيكيين (ASME) للحفاظ على توثيق هندسي صارم ومراقبة الجودة.

أنواع التسامح بالقطع

يمكن تصنيف التفاوتات في عمليات التصنيع باستخدام الحاسوب (CNC) إلى عدة أنواع حسب التحكم المطلوب في الأبعاد.

التسامح الخطي

تحدد التفاوتات الخطية التباين المقبول في الطول أو العرض أو الارتفاع أو القطر. وهذه هي التفاوتات الأكثر شيوعًا المستخدمة في رسومات التشغيل الآلي.

فمثلا:

25 ملم ± 0.1 ملم

وهذا يشير إلى أن البعد قد يختلف بين 24.9 مم و 25.1 مم.

التسامح الثنائي

تسمح التفاوتات الثنائية بالاختلاف في كلا الاتجاهين عن البعد الاسمي.

على سبيل المثال:

50 ملم ± 0.05 ملم

يُستخدم هذا النوع من التفاوت بشكل شائع في الهندسة الميكانيكية.

التسامح من جانب واحد

تسمح التفاوتات أحادية الجانب بالتغيير في اتجاه واحد فقط.

على سبيل المثال:

20 مم +0.00 / -0.05 مم

يضمن هذا أن البعد لا يتجاوز الحد الأقصى أبدًا، ولكنه يسمح بتقليل طفيف إذا لزم الأمر.

حد التسامح

تحدد حدود التفاوتات الحد الأقصى والأدنى للأبعاد المقبولة بشكل مباشر.

على سبيل المثال:

30.00 ملم / 29.95 ملم

يجب على المصنّعين ضمان أن الجزء النهائي يقع ضمن هذه الحدود.

العوامل المؤثرة على دقة عمليات التصنيع باستخدام الحاسوب (CNC)

تؤثر عدة عوامل تقنية على التفاوت الممكن تحقيقه أثناء التصنيع باستخدام الحاسوب (CNC).

دقة الآلة

تستطيع آلات التحكم الرقمي الحاسوبي عالية الجودة المزودة بأنظمة تحكم متطورة تحقيق دقة أبعاد أعلى. وتؤثر صلابة الآلة ودقة تحديد المواقع بشكل كبير على دقة الأبعاد.

حالة الأداة

تتآكل أدوات القطع بمرور الوقت، مما قد يقلل من دقة التشغيل. وقد يتسبب تآكل الأدوات في انحراف الأبعاد، خاصة أثناء عمليات الإنتاج الطويلة.

خصائص المواد

تختلف استجابة المواد المختلفة لعمليات التشغيل الآلي. فالمواد الأكثر ليونة مثل الألومنيوم قد تتشوه قليلاً أثناء التشغيل الآلي، بينما تولد المواد الأكثر صلابة مثل الفولاذ المقاوم للصدأ حرارة أكبر وتؤدي إلى تآكل الأدوات.

التمدد الحراري

يمكن أن تتسبب الحرارة المتولدة أثناء القطع في تمدد كل من قطعة العمل وأداة القطع. وقد تؤثر التأثيرات الحرارية على دقة الأبعاد إذا لم يتم التحكم بها بشكل صحيح.

هندسة الجزء

تُعدّ الأشكال الهندسية المعقدة، والجدران الرقيقة، أو التجاويف العميقة أكثر صعوبة في التصنيع بدقة. وقد تهتز الهياكل المرنة أثناء القطع، مما يؤدي إلى انحرافات في الأبعاد.

التثبيت والعمل

يُعد تثبيت قطعة العمل بشكل ثابت أمرًا ضروريًا للحفاظ على الدقة. قد يسمح التثبيت غير المحكم بالحركة أثناء عملية التشغيل، مما يؤثر بشكل مباشر على التحكم في التفاوتات المسموح بها.

التفاوت في عمليات التصنيع باستخدام الحاسوب مقابل تكلفة التصنيع

تُعد العلاقة التالية من أهم العلاقات في مجال التصنيع المفاضلة بين التسامح والتكلفةبشكل عام، تؤدي التفاوتات الأكثر دقة إلى ارتفاع تكاليف الإنتاج.

تشمل الأسباب ما يلي:

• عمليات تشغيل إضافية
• سرعات قطع أبطأ
• أدوات القطع المتخصصة
• إجراءات تفتيش مُعززة
• معدلات خردة أعلى

على سبيل المثال، قد يؤدي تقليل التفاوت من ±0.1 مم إلى ±0.01 مم إلى زيادة تكاليف الآلات بشكل ملحوظ لأنه يتطلب تحكمًا أكثر دقة في العملية.

لذلك، ينبغي على المهندسين دائماً تقييم ما إذا كانت التفاوتات الضيقة ضرورية حقاً لوظيفة المكون.

كيفية اختيار التسامح المناسب

يتطلب اختيار التفاوتات المناسبة في عمليات التصنيع دراسة متأنية لتصميم المنتج وقدرات التصنيع.

تحديد المتطلبات الوظيفية

غالباً ما تتطلب الميزات الأساسية مثل تركيبات المحامل، وأسطح منع التسرب، ومكونات المحاذاة، دقة عالية.

تطبيق التفاوتات القياسية

ينبغي أن تتبع الميزات غير الحرجة نطاقات التفاوت القياسية مثل ISO 2768. وهذا يبسط عملية التصنيع ويقلل التكلفة.

استشر مهندسي التصنيع

يساعد التعاون المبكر مع متخصصي التصنيع باستخدام الحاسوب (CNC) في تحديد تحديات التصنيع المحتملة وتحسين اختيار التفاوتات المسموح بها.

مراعاة متطلبات التجميع

ينبغي أن تضمن التفاوتات أن تتناسب المكونات المتزاوجة بشكل صحيح دون استخدام قوة مفرطة أو وجود ارتخاء.

نصائح تصميمية لتحسين كفاءة التصنيع باستخدام الحاسوب (CNC)

إن تصميم الأجزاء مع مراعاة سهولة التصنيع يمكن أن يحسن كفاءة الإنتاج بشكل كبير.

تشمل التوصيات الرئيسية ما يلي:

تجنب التفاوتات الضيقة غير الضرورية
لا تحدد التفاوتات الدقيقة إلا عند الضرورة الوظيفية.

استخدم أحجام المثقاب والأدوات القياسية
تزيد أحجام الأدوات المخصصة من تعقيد عملية التصنيع.

تقليل التجاويف العميقة
تتطلب الجيوب العميقة أدوات أطول مما قد يقلل من استقرار عملية التشغيل.

الحفاظ على سمك الجدار ثابتًا
الجدران الرقيقة أكثر عرضة للاهتزاز والتشوه أثناء عملية التشغيل الآلي.

اسمح بنصف قطر زاوية مناسب
يصعب تشكيل الزوايا الداخلية الحادة لأن الأدوات المستخدمة مستديرة.

تساعد اعتبارات التصميم هذه على تحسين دقة التصنيع مع تقليل تكلفة الإنتاج.

مراقبة الجودة والتفتيش

يتطلب الحفاظ على دقة التفاوتات اتباع أساليب فحص مناسبة طوال عملية التصنيع.

تتضمن أدوات التفتيش الشائعة ما يلي:

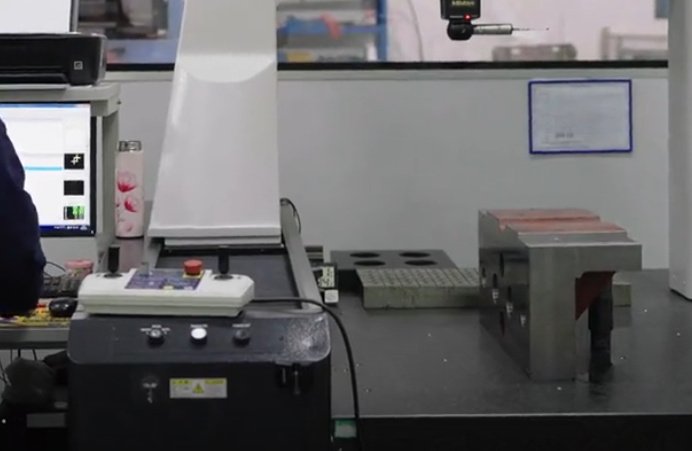

• آلات قياس الإحداثيات (CMM)
• الفرجار والميكرومترات الرقمية
• أنظمة القياس البصري
• أجهزة اختبار خشونة السطح

تضمن أنظمة مراقبة الجودة المتقدمة أن الأجزاء تلبي متطلبات التفاوت قبل الشحن.

كما يتم استخدام التحكم الإحصائي في العمليات (SPC) على نطاق واسع في التصنيع بكميات كبيرة لمراقبة التباين في الأبعاد والحفاظ على جودة إنتاج متسقة.

خاتمة

تلعب معايير التفاوت في عمليات التصنيع باستخدام الحاسوب دورًا حاسمًا في ضمان دقة الأبعاد، وكفاءة المنتج، وفعالية التصنيع. من خلال فهم تصنيفات التفاوت، والمعايير الدولية مثل ISO 2768 وGD&T، والعوامل المؤثرة على دقة التصنيع، يستطيع المهندسون تصميم أجزاء تحقق التوازن بين الأداء والتكلفة.

لا يضمن اختيار التفاوتات المناسبة تجميعًا موثوقًا فحسب، بل يُحسّن أيضًا كفاءة الإنتاج ويُقلّل تكاليف التصنيع. عند تصميم المكونات المصنّعة باستخدام آلات CNC، يُفضّل تطبيق تفاوتات دقيقة فقط عند الضرورة، مع الاعتماد على نطاقات التفاوتات القياسية للميزات غير الحرجة.

مع استمرار تطور تكنولوجيا التصنيع، ستظل عمليات التصنيع باستخدام الحاسوب (CNC) واحدة من أكثر العمليات موثوقية وتعدد استخدامات لإنتاج مكونات عالية الدقة في مجموعة واسعة من الصناعات.
